規格型號：58736330
頻率：12~40MHZ

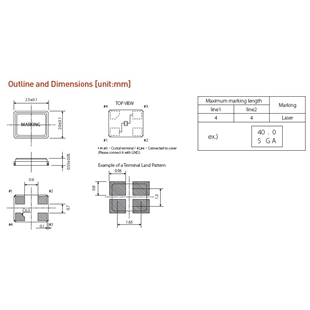

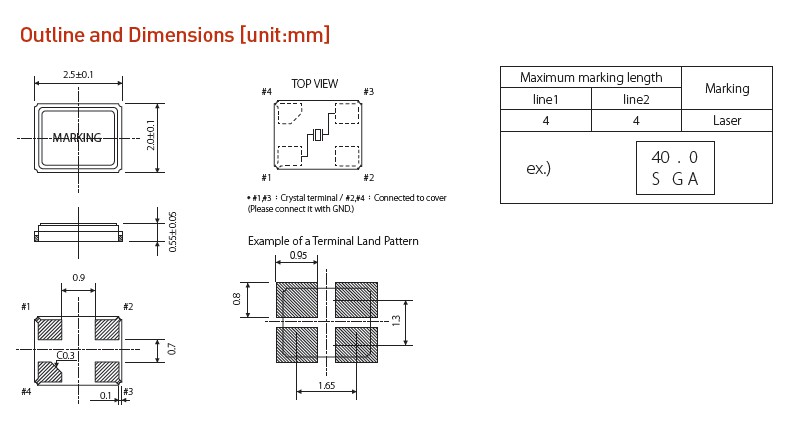

尺寸：2.5x2.0x0.55mm
PDF
產品描述：2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品...

希華晶振,石英晶體諧振器,CSX-2520晶振,普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
希華晶體科技成立于1988年,專精于石英頻率控制元件之研發、設計、生產與銷售.從人工晶棒長成到最終產品,透過最佳團隊組合及先進之生產技術,建立完整的無源晶振產品線,包含人工水晶、石英晶片、SAW WAFER,以及石英晶體、晶體振蕩器、晶體濾波器、溫度補償型及電壓控制型產品等,以健全的供應煉系統,為客戶提供全方位的服務.

石英晶振真空退火技術:晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英SMD晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.

希華晶振型號	CSX-2520
標準頻率范圍	12~40MHZ
儲存溫度	-40°C~ +125°C
工作溫度	-40°C~+85°C -40℃~+125℃
激勵功率	10μW (100μW max)
精度	±15ppm，±50ppm
負載電容	8pF，10pF，12pF，16pF
串聯電阻（ESR）	150Ω: 12.000~15.999MHZ 80Ω: 16.000~19.999MHZ
頻率老化	±15 ×10^-6 / year Max.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管低相噪晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

耐焊性

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英環保晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

輸出負載

建議將石英耐高溫晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的石英環保晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
