- 規格型號：85256361
- 頻率：13.0~52.0MHZ

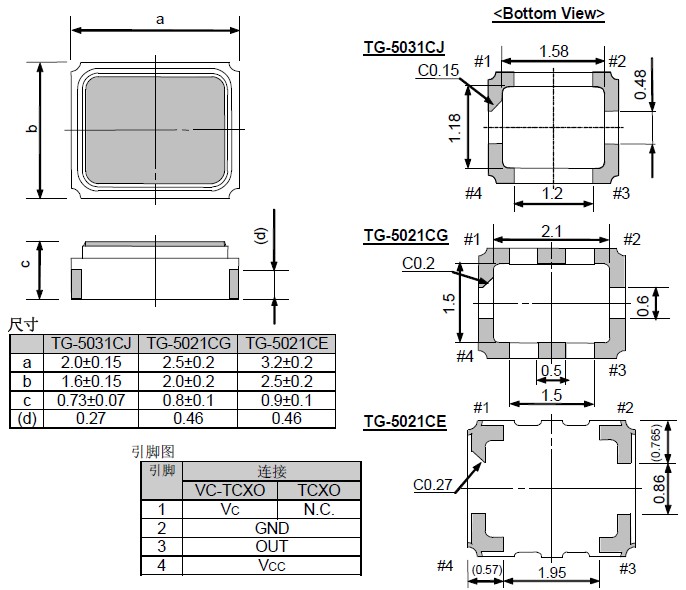

- 尺寸：2.5*2.0mm
- 產品描述：TG-5021CG溫補晶體振蕩器,愛普生晶振,進口ESPON晶振代理商,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.晶振參...

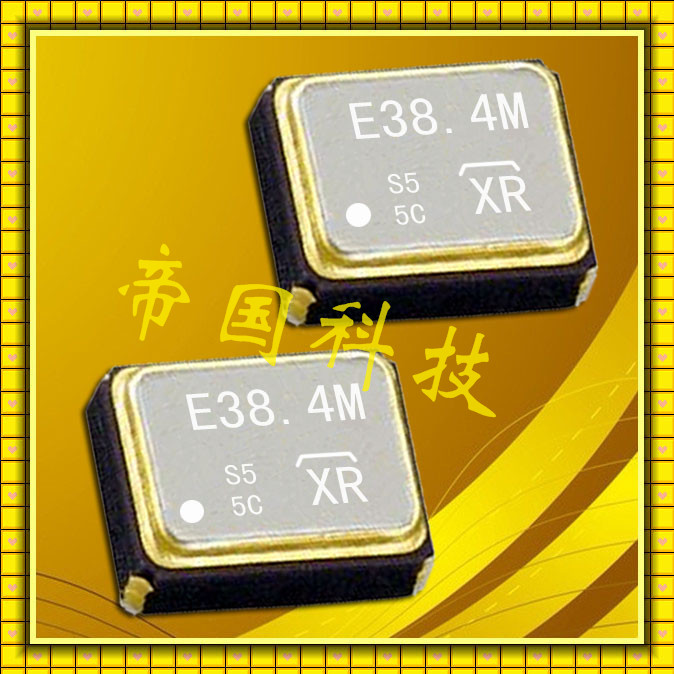

TG-5021CG溫補晶晶振,愛普生GPS晶振
航欄(12).jpg)
TG-5021CG溫補晶體振蕩器,愛普生晶振,進口ESPON晶振代理商,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.
| 晶振參數 | 符號 | TG-5021CG |
| 標準頻率 | fo | 13.0MHZ to 52.0MHZ |
| 電源電壓 | Vcc | 1.8V±0.1V,2.8V±0.14V |
| 存儲溫度 | T_stg | -40℃~+90℃ |
| 工作溫度 | T_use | -30℃~+85℃ |
| 頻率公差 | F_tol | ±2.0×10-6 Max |
| 電流消耗 | Icc | 60mAMAX |
| 輸入電阻 | Rin | 100KΩ Min |
| 對稱性 | SYM | 45% to 55% |
| 輸出負載 | L_ECL | 50Ω |
| 輸出電壓 | Vpp | 0.8V Min |
| 上升/下降時間 | tr/tf | 1.0ns Max |
| 啟動時間 | T_str | 2.0ms Max |
| 頻率老化 | F_aging | ±25℃，Vcc=3.3V,20 years |
.jpg)
.jpg)
超聲波清洗
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因?yàn)榫w可能受到破壞.
（3）請勿清洗開啟式產品
（4）對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.
（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等.
（1）使用AT-切割晶體和表面聲波（SAW）諧振器/濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.
（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因?yàn)榫w可能受到破壞.
（3）請勿清洗開啟式產品
（4）對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.
（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.
自動安裝時的沖擊
自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等.
