規格型號：22087672
頻率：32.768K

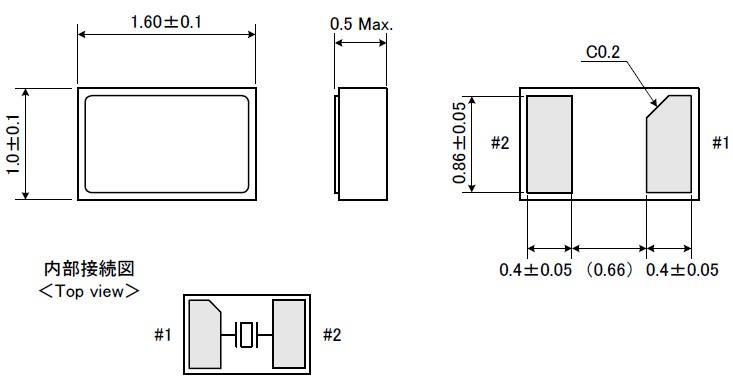

尺寸：1.6*1.0mm
PDF

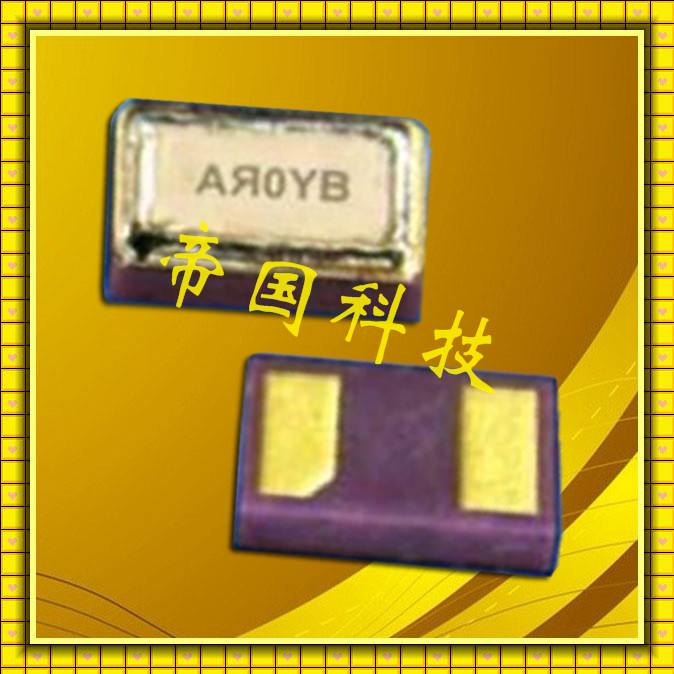

產品描述：TFX-04音叉晶體,32.768K貼片晶振,日本大河晶振,隨著科技日益高速的發展,電子元器件體積也越來越小,智能手機,平板電腦等無線通訊器材,也隨著小型化,就在蘋果推出智能手環以來,各項智能手環通訊產品在國內陸陸續續的推出...

TFX-04音叉晶體,32.768K貼片晶振,日本大河晶振,隨著科技日益高速的發展,電子元器件體積也越來越小,智能手機,平板電腦等無線通訊器材,也隨著小型化,就在蘋果推出智能手環以來,各項智能手環通訊產品在國內陸陸續續的推出,因智能手環本身重量輕,體積小等原因,所以內部所使用的電子零件均是目前最新最小的產品.

小體積SMD時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,全球定位系統,因產品本身體積小,SMD編帶型,可應用于高性能自動貼片焊接,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能符合ROHS/無鉛標準.

晶振參數	型號TFX-04
頻率范圍	32.768KHZ
負載電容	5pF,7pF,9pF,12.5pF or special
頻率偏差	±10ppm,±20ppm,±30ppm,±50ppm
工作溫度	-20~+70℃,-40~+85℃,-40~105℃
儲存溫度	-40~+85℃,-40~105℃,-55~+125℃
激進功率	0.5μW Max
串聯電阻（ESR）	70kΩ Max
頂點溫度	25±5℃

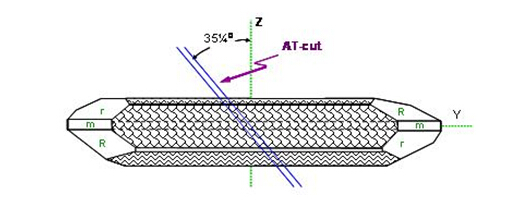

在各種不同種類的切割角度方式中, AT角度切割的石英芯片適用在數MHz到數佰MHz的頻率范圍,是石英芯片應用范圍最廣范及使用數量最多的一種切割應用方式. 在(圖一)中, 從石英晶棒X-軸向的上視圖, 可以看到對Z-軸向旋轉約35度的AT 方向. 這在大量生產的技術上也是很好達成的一種作業方式.

( Fig.1 ) Orientation of AT plat

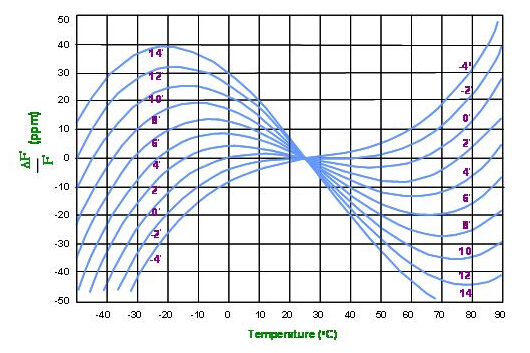

(圖二)是以AT切割角度變動在厚度振動模態的頻率對溫度特性的展開圖. 圖中以常用的室溫攝式25度作為相對零點, AT切割的最大優點是頻率對溫度變化為一元三次方曲線. 這個特性, 從(圖六)中可以看到, 在相當寬廣的溫度范圍下, AT切割的溫度曲線的第一階及第二階常數為零, 第三階的常數便決定了頻率對溫度的變化值.

(Fig. 2) AT - cut frequency-temperature characteristics.　

大河公司是一種電子設備制造商,如石英晶體單位和石英晶體振蕩器.尤其是在SMD(表面安裝設備類型)型小型水晶設備,我們一直在優先業內領先的公司,積累了最初的知識.因此,我們從許多客戶贏得了信任,作為“小型大河.”

自1949年開始生產電阻,我們一直致力于發展有吸引力的設備,和擴大我們的業務作為我們整個團體,旨在獲得更高的客戶滿意度.

這種更高的客戶滿意度會導致滿意的人使用電子產品,包含我們的設備(如手機和數碼相機.因為我們知道這個事實,我們可以繼續做我們最好的努力的目標.隨著水晶設備在信息和通訊領域是必不可少的部分,深沉而強烈存在于每個員工的渴望.

在現代社會,企業必須致力于社區在一個更廣泛的方面.以及促進行動減少有毒物質和節能環保安全的公司,我們專注于企業界說與和遵從性.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.大河電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大河電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
