規格型號：19636792
頻率：12.288~40.0MHZ

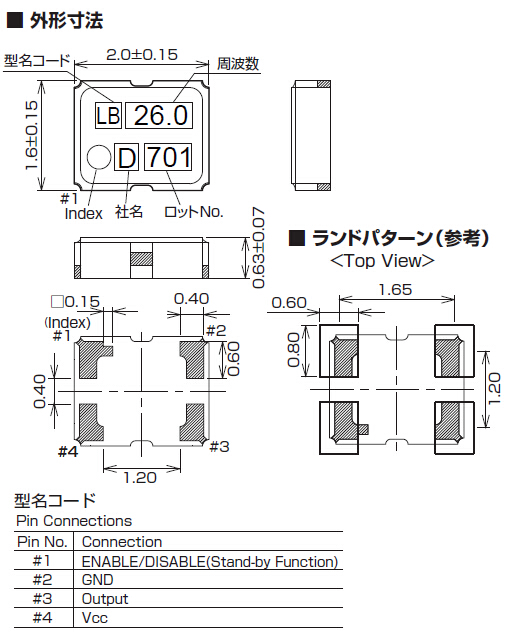

尺寸：2.0*1.6mm
PDF

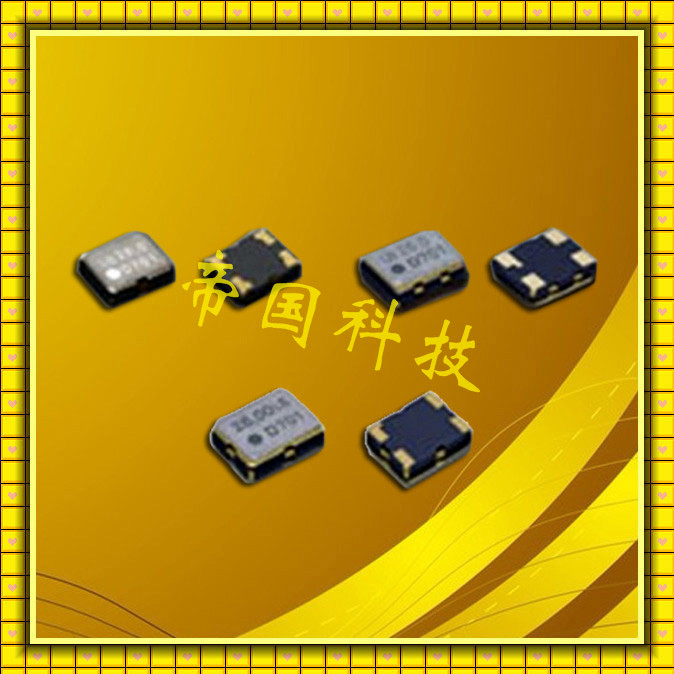

產品描述：通訊電器晶振,DSB211SLB振蕩器,大真空有源晶振,貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連...

通訊電器晶振,DSB211SLB振蕩器,大真空有源晶振,貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

規格參數	DSB211SLB
頻率范圍	12.288~40.0MHZ
電源電壓	1.1~1.4V
負載電容	10pF
溫度特征	±2.5×10^-6 max /-30~+85℃ ±2.5×10^-6 max /-30~+85℃ (Option)
消費電流	+1.7mA max (f≤26MHZ) +2.2mA max (f＞26MHZ)
負荷變動特性	±0.1×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±0.2×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

晶體諧振器是一種被動組件,因此受電源電壓、環境溫度、電路配置、電路常數和襯底連接模式,等.操作大致分為正常運行和異常操作.因此,在振蕩電路的設計,其中一個先決條件是決定如何使晶體諧振器的振蕩頻率穩定和安全.只有這種決心后可以隨后的物品如頻率精度、頻率變化程度的調制,振蕩開始時間和振蕩波形進行討論.

在振蕩電路的設計,它認識到各個組件的作用是必要的.表1中描述的角色了,作為一個例子,一個振蕩電路(圖1)使用一個通用的C-MOS IC(74年由東芝hcuo4ap).Table-1When反饋電阻(Rf)不是安裝在振蕩電路,如表1所示,諧振器不開始振蕩即使電源應用于振蕩電路.除非適當?shù)闹颠B接的電阻器,振蕩不開始正式晶體諧振器的模式,但泛音振動或基本振蕩開始.在基本諧振器(MHz頻帶)反饋電阻通常是1 MΩ.的泛音諧振器(MHz頻帶)值取決于集成電路和頻率特性,但是在幾個kΩ——數萬kΩ的范圍.的音叉型諧振器(千赫樂隊),需要連接一個電阻10 MΩ或更多.

大真空針對晶體產品中所含的以鉛為首的六價鉻、汞、鎘、PBB、PBD等RoHS指令（Directive of the Restriction of use of the Hazardous Substances）及車載相關管制的ELV（End of Life Vehicles Directive）中列明的管制物質、以及阻燃劑中使用的鹵素化合物,積極開展削減工作,并準備了RoHS/ELV指令對應產品、無鹵產品以及無鉛產品.
高溫焊錫和DSX-G系列的低熔點玻璃中所含的鉛以及DSO/DSV753H系列、DSV753C系列、DLC117中使用的片狀電阻中所含的鉛不屬于RoHS指令（Directive of the Restriction of the use of the Hazardous Substances）以及ELV指令（End of Life Vehicles Directive）的適用范圍,被允許使用.

大真空靈活地應對不斷變化的社會需求,以市場為導向的方法的核心.我們的專家人員積極參與開發新產品,滿足市場的需求,根據他們的深刻洞察消費者的需求.我們正在開發的產品與《紐約時報》及時,從較小的移動終端到下一代智能電網所代表的工業基礎設施.我們將繼續致力于從事研究和開發高質量的石英裝置.

石英的設備發揮著無形的但重要的作用在數字設備需要精致和高精密技術.KDS下品牌,我們有追求獨一無二的技術的發展,通過工藝的完美結合,長了通過我們的水晶設備行業的主導作用自我國建國以來,和尖端技術.我們也進行了全面的質量控制,使用最先進的測試設備和潔凈室安裝在每個工廠.Daishinku質量批準收購ISO / TS 16949認證,汽車電子產品的國際質量管理體系標準,以及ISO 9001國際質量保證標準.
