規格型號：54888195
頻率：10~52MHZ
尺寸：5.0x3.2x1.2mm
PDF
產品描述：有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15μA以下,編帶包裝方式可對應自動搭載及IR回流焊接(無鉛對...

TXC晶振,六腳金屬面振蕩器,7P晶振.普通石英晶振,外觀完全使用金屬材料封裝的,產品本身采用全自動石英晶體檢測儀,以及跌落,漏氣等苛刻實驗.產品本身具有高穩定性,高可靠性的石英晶體諧振器,焊接方面支持表面貼裝,外觀采用金屬封裝,具有充分的密封性能,晶振本身能確保其高可靠性,采用編帶包裝,可對應產品應用到自動貼片機告訴安裝,滿足無鉛焊接的高溫回流溫度曲線要求.
臺灣TXC晶振為一專業之頻率組件與感測組件供貨商,自1983年成立以來,始終致力于石英晶體相關諧振器(Crystal)、振蕩器(Oscillator) 等頻率組件之研發、設計、生產與銷售,并因應市場應用與需求,透過自主核心技術,成功開發出各式感測組件(Sensor),產品可廣泛使用于行動通訊、穿戴式裝置、物聯網、服務器儲存設備、車用、電信、醫療…等市場.多年來,我們始終以提升客戶價值為目標,是以無論在價格、質量、交期、服務等方面,均盡力盡心于超越客戶的期待,并以能成為客戶最佳的策略合作伙伴自我敦促.
石英晶振在選用晶片時應注意溫度范圍、晶振溫度范圍內的頻差要求,貼片晶振溫度范圍寬時(-40℃-85℃)晶振切割角度比窄溫(-10℃-70℃)切割角度應略高.對于晶振的條片,長邊為X軸,短邊為Z軸,面為Y軸.對于圓片晶振,X、Z軸較難區分,所以石英晶振對精度要求高的產品(如部分定單的UM-1),會在X軸方向進行拉弦(切掉一小部分),以利于SMD晶振的晶片有方向的裝架點膠,點膠點點在Z軸上.保證晶振產品的溫度特性.

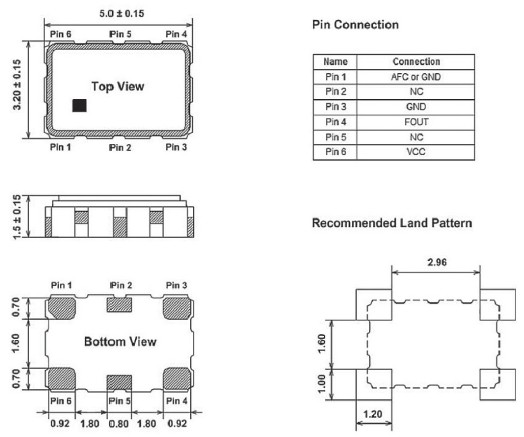

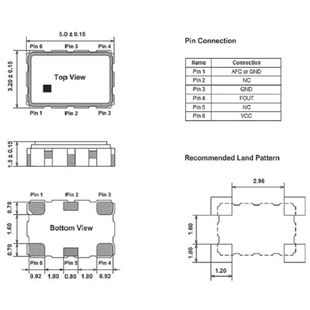

晶振參數	單位	振蕩器7P	晶振需求標準
標準頻率范圍	f_nom	10~52MHz	請確定你所需要的頻率,聯系我們代理商
儲存溫度	T_stg	-55℃~+125℃	裸存
工作溫度	T_use	-40℃~+85℃
電源電壓	VDC	2.7V~5.5V
精度	f_-l	±2.0ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	15pF	可指定
串聯電阻（ESR）	R₁	60kΩ 最大值
頻率老化	f_age	±1×10^-6/year Max.	+25±3°C, 第一年

機械處理

當有源晶振發生外置撞擊時,任何石英晶體振蕩器在遭到外部撞擊時,或者產品不小心跌落時,強烈的外置撞擊都將會導致環保晶振損壞,或者頻率不穩定現象.不執行任何強烈的沖擊石英晶體振蕩器.

電處理：

將電源連接到有源晶振指定的終端,確定正確的極性這目錄所示.注意電源的正負電極逆轉或者連接到一個終端以,以為外的指定一個產品部分內的石英晶振,假如損壞那將不會工作.此外如果外接電源電壓高于晶振的規定電壓值,就很可能會導致石英晶振產品損壞.所以外接電壓很重要,一定要確保使用正確的額定電壓的振蕩,但如果電壓低于額定的電壓值部分產品將會不起振,或者起不到最佳精度.

操作

請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.

使用環境（溫度和濕度）

請在規定的溫度范圍內使用石英工業級晶振.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生.

有源晶振的負載電容與阻抗

負載電容與阻抗普通有源晶振設置一個規定的負載阻抗值.當一個值除了規定的一個設置為負載阻抗輸出頻率和輸出電平不會滿足時,指定的值這可能會導致問題例如：失真的輸出波形.特別是設置電抗,根據規范的負載阻抗.輸出頻率和輸出電平,當測量輸出頻率或輸出水平,晶體振蕩器調整的輸入阻抗,測量儀器的負載阻抗晶體振蕩器.當輸入阻抗的測量儀器,不同的負載阻抗的晶體振蕩器,測量輸出頻率或輸出水平高,阻抗阻抗測量可以忽略.
